En survolant l'image ci-contre avec votre souris vous pourrez voir s'afficher en bas le libéllé des différents organes du schéma.
Cliquez sur les menus ci-dessous pour voir les divers modes de fonctionnement de l'installation.

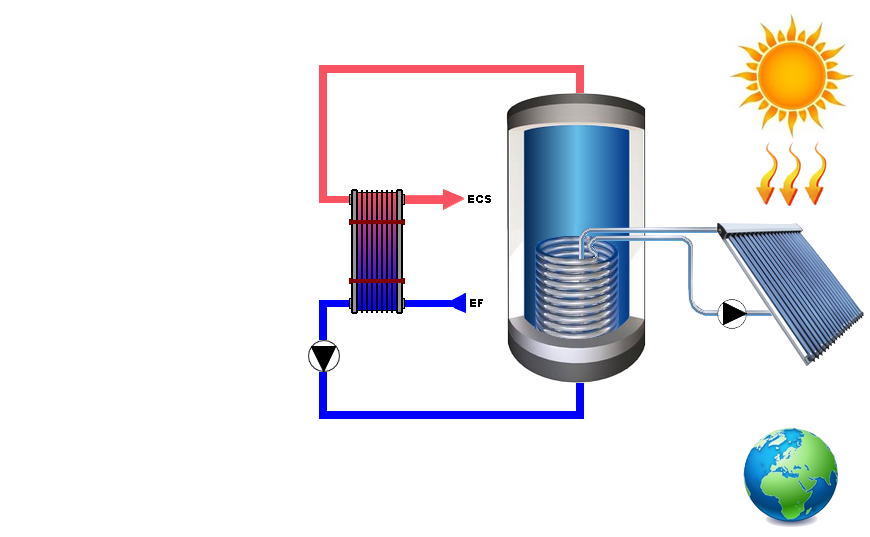

Lorsque la sonde du capteur solaire est à une valeur supérieure à celle du ballon de stockage, la pompe se met en marche.
Le circuit hydraulique alimentant les capteurs solaires est empli d'eau glycolée pour la protection hors gel en hiver, ce qui demande l'usage d'un échangeur pour isoler l'eau glycolée et l'eau de stockage.
Dès que la température du ballon de stockage solaire est supérieure de quelques degrés à celle de la temmpérature d'ECS à produire, la régulation fait appel à l'eau du ballon solaire comme source d'énergie pour la production d'ECS.

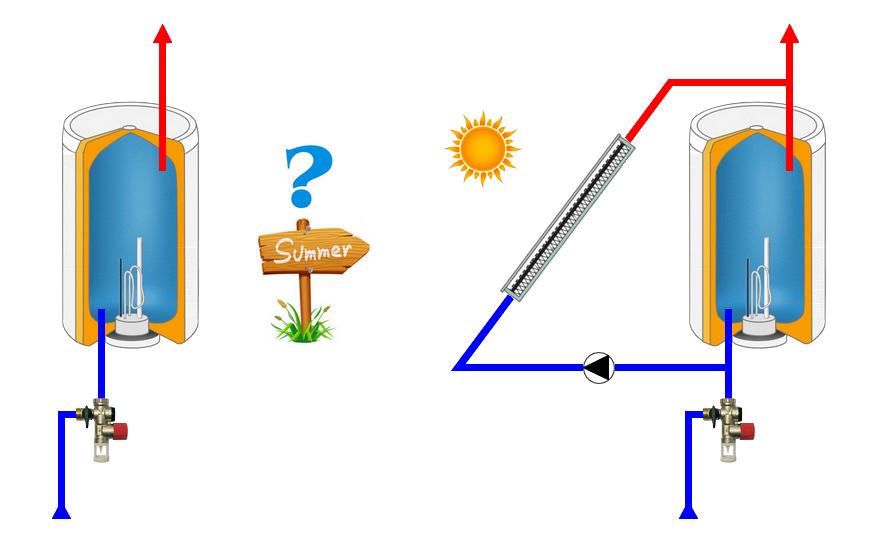

En été, l'énergie stockée dans le ballon pendant les heures d'ensoleillement, permet de satisfaire aux demandes de soutirage pour toutes les heures de la journée.

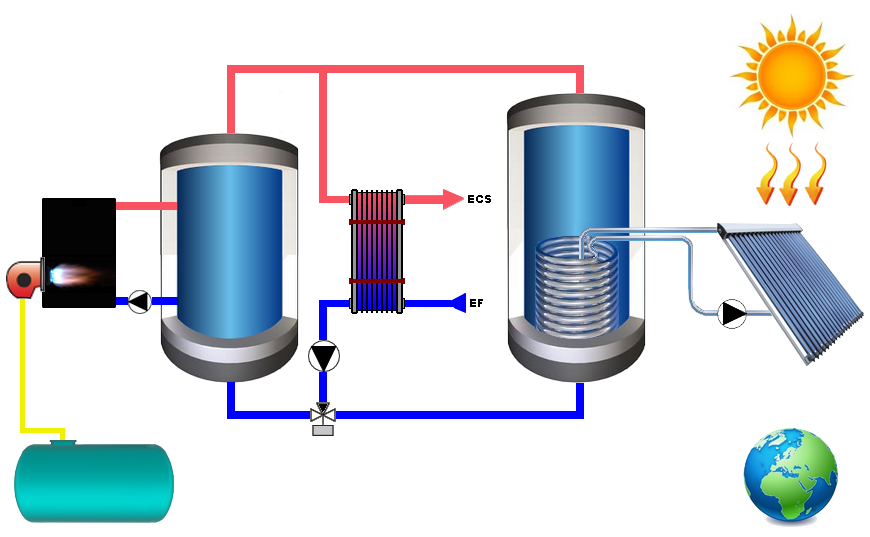

En demi-saison, la régulation va utiliser en priorité les calories produites dans le ballon de stockage solaire et ne faire appel au ballon d'appoint
que pour le complément indispensable à la production.

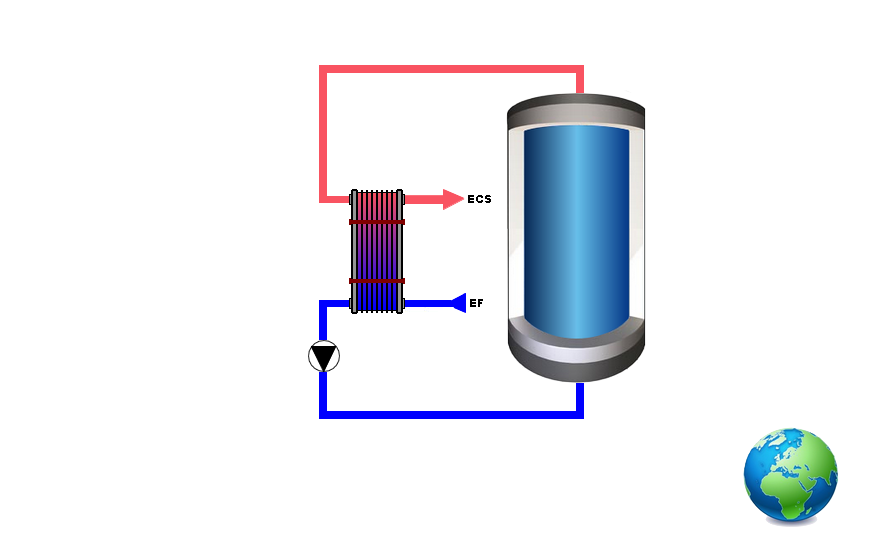

En hiver, la production solaire devient très faible, la régulation va chercher l'énergie du coté du ballon de stockage d'appoint, maintenu en température grâce à une chaudière à énergie stock (fuel ou gaz).
Le principe du stockage sur primaire permet de n'avoir en circulation qu'un strict minimum d'ECS (le circuit de distribution et l'échangeur) ce qui limite fortement les risques de légionellose.
Un avantage secondaire est que le ballon de stockage d'appoint est un simple ballon sans revêtement intérieur particulier puisqu'il ne contient que de l'eau du réseau de chauffage.
L'échangeur (le préparateur ECS) sera quand à lui plus important qu'un échangeur de type semi-instantané.
